地下管線探測儀SLD-DQ746

儀器概述

該產品主要用于地下金屬管線敷設走向(路徑)、帶電/停電線纜路徑探測埋深測量、電纜識別、死接地故障定位等;同樣適用于現場無市電、電纜直埋的測試環境;無需解開負載即可對直埋電纜外護套接地故障進行精確定點;適用于需要對電纜敷設路徑、埋深查找的單位使用。

儀器特點

發射機特點

1)具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。

2)恒功率輸出、自動匹配，保證本機工作在最佳狀態。內置絕緣回路電阻表功能，自動測量金屬管線對地及相間的環路阻抗，可協助判斷金屬管線絕緣性質。

3)查找金屬管線路徑成功率、測試精度及測試方便程度優于國內任何一種檢測設府

4)儀器具有強大的數據處理能力和友好的顯示界面

5)內置鋰電池供電，可在無電源環境測試金屬管線的路由，保障日常工作。

接收機特點

1)便攜輕巧，使用方便，充電鋰電池供電，一人即可操作，使用簡單。

2)數字化設計，軟件控制，性能穩定、可靠。

3)所測信息以數字大小、升降光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。

4)接收機具有缺電報警和自動關機保護等功能。

5)接收機可接A字或探損桿采用跨步電壓法定點。

6)接收機可配識別接收耦合鉗用于管線鑒別。

主要技術參數

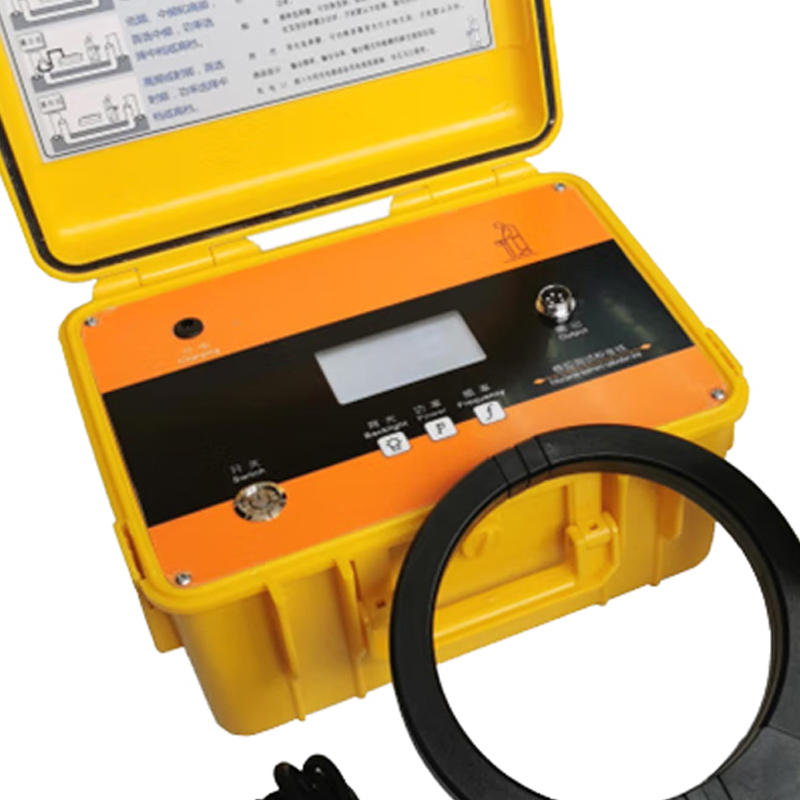

【發射機】

輸出頻率：低頻、中頻、高頻、射頻【491Hz,982Hz,8.44kHz,9.82kHz,35kHz，82kHz,83kHz;識別復合頻率2~4kHz】輸出模式：直連、感應、耦合時鐘精度：≤50ns

輸出功率：隨匹配負荷 1~10 w自動調節，電阻為 5-25000 S2液晶顯示：自動背光照明，圖形顯示輸出能量、數字顯示輸出功率/電流/電壓和回路電阻、運行模式、自檢狀態、負荷電阻、電壓、8s智能識別信號，四向?qū)Ш芥I，菜單選擇、電壓警報、88智能識別信號、音量外接電源/充電狀杰等

操作方式：軟按鍵                           輸出功率：≥10W

電池型號及壽命：18650鋰電池充電組，最大功率連續輸出時間>&h

過熱過流：自動保護                         電池狀態：圖形顯示

卡鉗直徑：175mm                          充 電 器：AC100~240V，50~60Hz

體    積：277mmX227mmx153mm

重    量：2.8 kg

【接收機】

主動頻率：低頻、中頻、高頻、射頻、工頻【491Hz,982Hz,8.44kHz,9.82kHz,35kHz，82kHz,83kHz;識別復合頻率2~4Hz】;深度及帶左/右方向指示被動式頻率：50/60HZ,100HZ,120HZ,RF14~21kHz;不帶深度及左/右方向顯示。

測試范圍：0~10 m

時鐘精度：≤50ns

深度范圍：0~20m、45度測深、80%測深

測深精度：±2.5%+5 厘米(0~2m)(與現場環境、非同心線的形狀鄰近管線的分布等情況有關)

聲音指示：隨信號強度變化的調頻音調,分4階大小

信號強度指示：液晶顯示，聲音提示

信號強度表示：條形圖、數字量程 0~999

增益動態范圍：100 ，自動和手動調節
