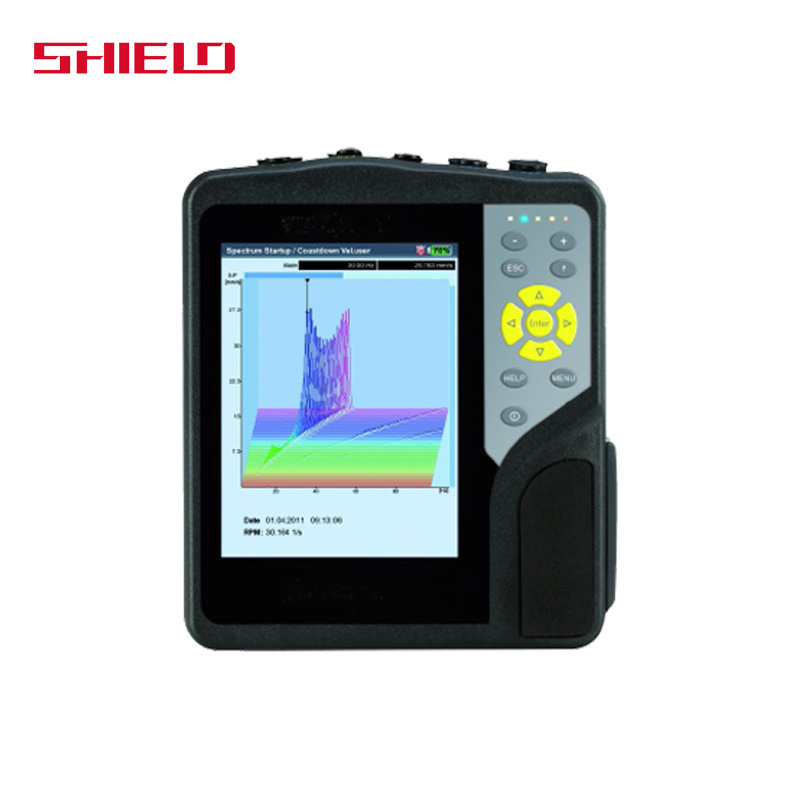

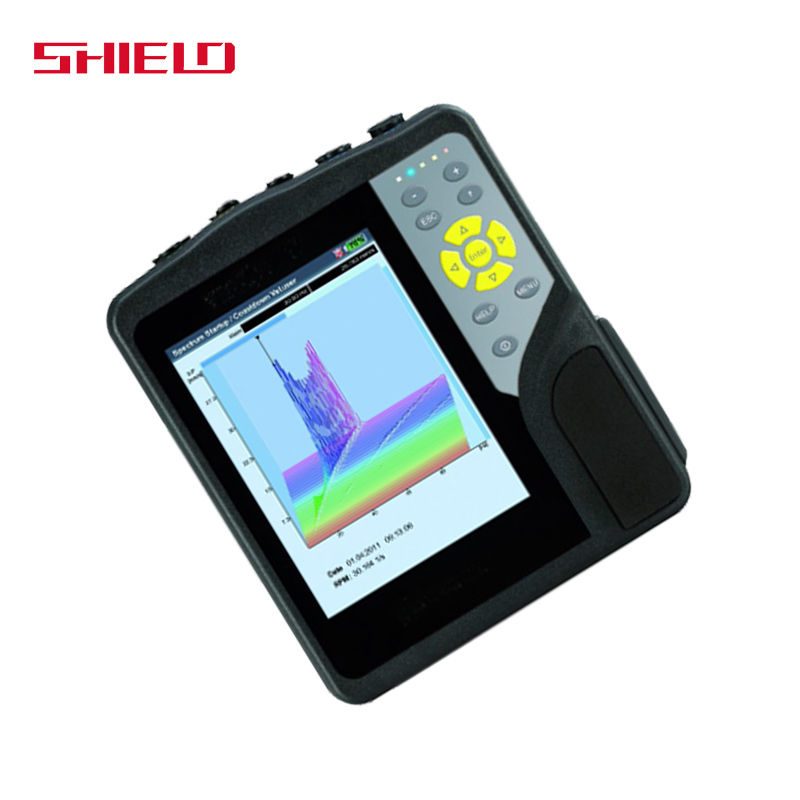

動平衡儀SLD-JX806

動平衡儀是進行振動分析、機械診斷和轉子平衡的專家系統。系統通用性強，非常容易操作，功能豐富。用于現場動平衡及設備離線故障基本分析診斷，主要功能包括：單/雙面動平衡、總振值及其他特征值、時域波形、頻譜、軸承加速度包絡譜、相位測量及記錄功能、敲擊測試、起停車測試等功能。

儀器特點：

    ◆通道數據采集

    ◆一次測試自動采集多種數據

    ◆持續振動狀態監測

    ◆單平面平衡可選:第二平面振動最小化

    ◆工作條件下，兩個平面平衡

    ◆校正類型：固定位置、固定質量、卷尺、任意位置

    ◆平衡等級和剩余離心力計算

    ◆平衡速度：30-199,0001/min

    ◆平衡報告，具有可選項

1.性能特點

1.1手持振動分析儀應采用高分辨率的產品，應具備不低于102400線的FFT分辨率。 分辨率是指FFT頻譜分析的精度。它直接影響了分析的準確性，尤其是當多個故障頻率比較接近時，高分辨率保證了精確的區分不同的故障頻率。

1.2手持振動分析儀應采用高性能的產品，產品的處理器主頻應不低于806MHz。

1.3手持振動分析儀應采用多通道同步采集設計，通道數量應不低于：2個模擬通道，支持電壓、電流、應力儀、溫度傳感器及電流線驅動信號等；1個模擬通道，支持溫度傳感器；1個數字通道，1+1脈沖/轉速（RPM、觸發、相位）。

1.4手持振動分析儀應具有很多的測量功能，包含但不限于：除了振動、溫度、轉速、工藝參數、FFT頻譜、軸承包絡譜、信號分析、動平衡、倒譜、啟停車測試、沖擊測試等功能。

1.5手持振動分析儀應采用高性能的振動/沖擊/脈沖一體化的電流線驅動傳感器，保證可以同時測量振動和沖擊脈沖。沖擊脈沖方法作為軸承故障診斷的一種手段，是常用的包絡分析方法的很好補充，這樣，可以減少測量的耗時，提高工作效率。

1.6手持振動分析儀應可根據ISO標準或用戶自定義的報警閾值評估結果。

1.7手持振動分析儀的報表應可以直接存儲在USB存儲器并打印出來，無需依賴電腦。

1.8手持振動分析儀應提供了全中文、彩屏界面，包括幫助內容、分析軟件界面部分均應漢化。

1.9手持振動分析儀應采用出色的人體工學設計，應具有單鍵操縱桿來實現單手操作.。

1.10手持振動分析儀應選用最新的鋰離子電池技術至少8小時的操作，智能內部電池充電，及電源管理功能（顯示照明）；

1.11手持振動分析儀應具備LCD背光全彩屏幕，具備不低于480×320像素（1/2VGA），像素區應不低于116 x 87 mm。

1.12手持振動分析儀的通訊應可完全聯網：支持USB、以太網卡、RS232等方式實現電腦連接。

2.技術參數

2.1.1測量通道：

2.1.1.12個模擬通道（A & B）

①　電壓（AC / DC，±30V max.）；

②　電流（AC / DC，±30mA max.）；

③　ICP? 信號（2mA，24V max.）；

④　電流線驅動信號（10V，10mA max.）；

⑤　溫度傳感器；

⑥　應變片（全橋& 半橋，5mA）。

2.1.1.2模擬測量通道（A & B）

①　頻率范圍：DC～51.2kHz(加速度從0.5 Hz起)；

②　動態（測量/總共）：96 dB/136 dB；

③　采樣頻率：131 kHz/通道；

④　脈沖寬度：< 0.1 ms。

2.1.1.3輸出

①　頻閃控制：TTL；

②　頻率范圍：0～500 Hz；

③　分辨率：0.05Hz；

④　信號輸出：用于耳機和信號處理；

⑤　頻率范圍：0～40 kHz；

⑥　輸出阻抗：100 Ohm。

2.1.2 測量范圍 / 精度：

2.1.2.1 RPM：10～200000rpm/±1‰/± 1 rpm；

2.1.2.2 溫度：-50～+1000oC（NiCrNi）/±1%/±1oC；

2.1.2.3位移*：6000μm（p-p）/±1%；

2.1.2.4 速度*：6000mm/s（p-p）/±1%；

2.1.2.5加速度*：6000mm/s2（p-p）/±1%；

2.1.3 FFT：

2.1.3.1Fmin：0.5 Hz ～10 Hz，可選擇；

2.1.3.2Fmax：200 Hz～51.2 kHz，可選擇；

2.1.3.3線：100～102400；

2.1.3.4窗函數：矩形窗、漢寧窗、平頂窗、海明窗、布拉克曼窗、巴特里窗、凱塞窗；
